Breve guida per il corretto montaggio di uno shell

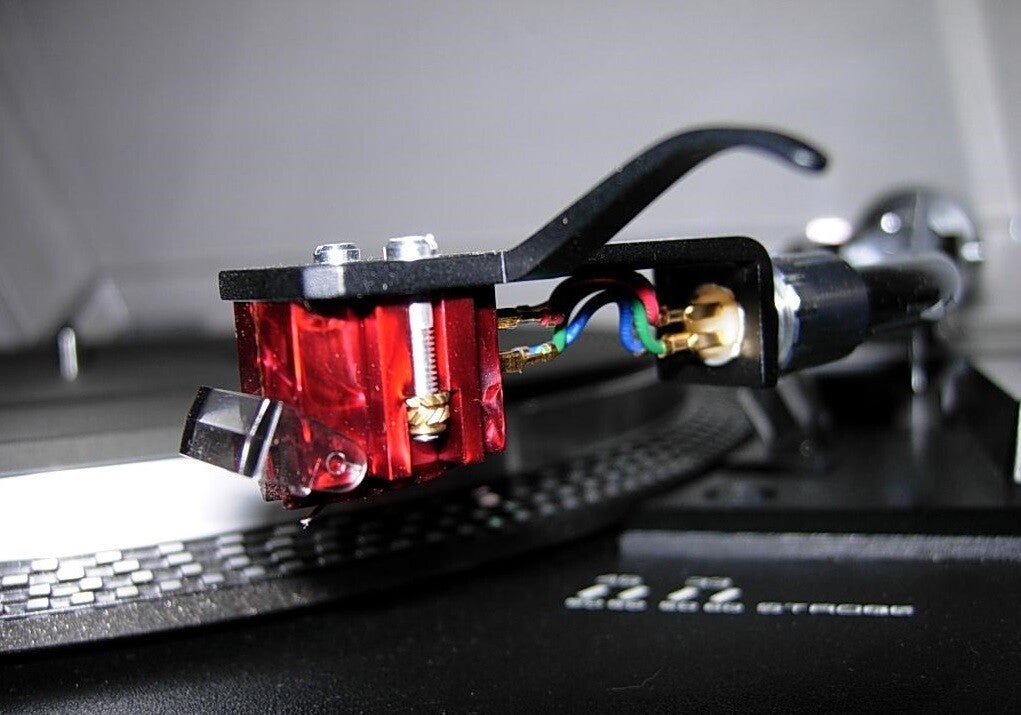

Un brevissimo “Express Cut” sul collegamento di Shell  con standard SME, verso i fonorivelatori con l’aggiunta di qualche consiglio per una buona resa . Lo spunto di questo post è il regolare afflusso di domande da parte di molte persone che , alle prese col proprio giradischi non trova riscontro su come collegare la testina quando lo Shell è privo dei cavetti d’origine.

1 – Collegamenti visti dallo Shell

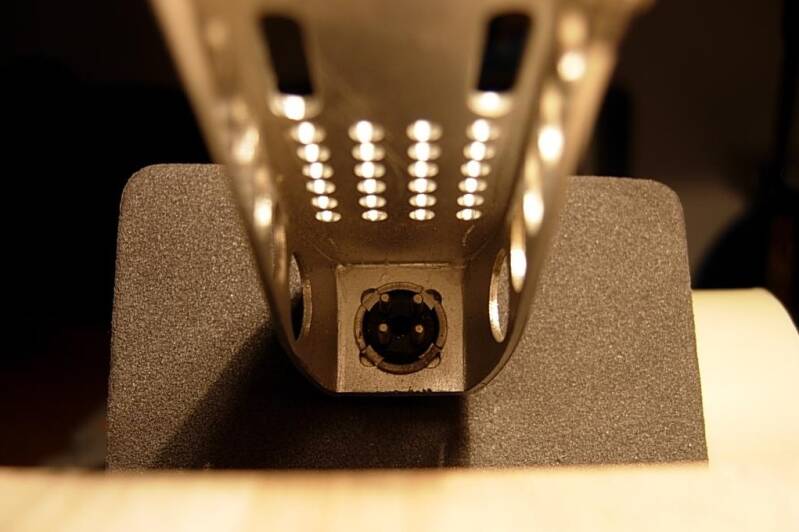

Questo qui sopra è quanto vi appare in sostanza alla vista quando guardate lo Shell “SME” dal davanti .

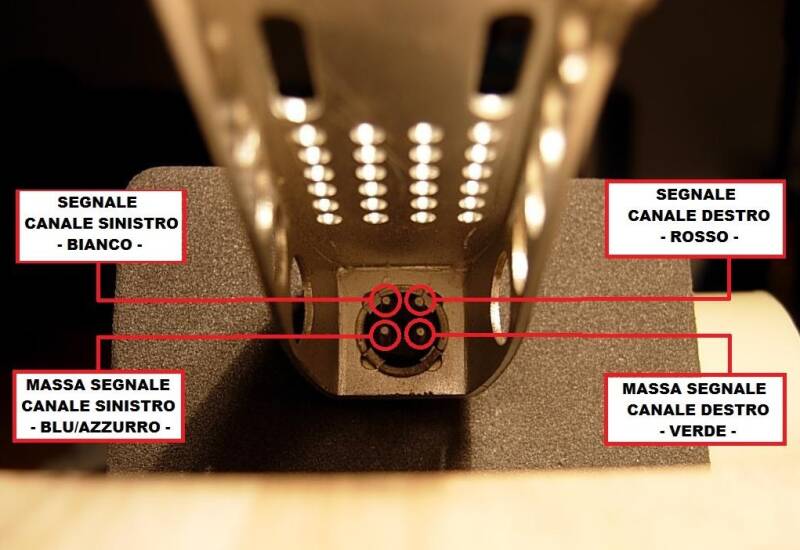

Questo che vedete , è lo schema delle connessioni che devono assumere i jumper tra shell portatestina e testina . Ponete attenzione ai pin sullo Shell ,che siano scevri da ossidazione e patine in genere: Il segnale in ballo è nell’ordine dei millivolt ,quindi suscettibile di alterazioni , rumori o falsi contatti se le connessioni non sono più che “pulite” . Provvedete al ripristino prima di montare la testina nel caso!

2 – Connessioni Testina

A seconda del costruttore , sarà possibile generalmente incontrare due “famiglie” di connessioni : Per colori o per lettere abbreviate ( LS – LG – RS – RG)

2.1 – Connessioni testina per colore

Sui colori ci sono poche parole da spendere : Si seguono parimenti i colori dei jumper abbinandoli ai pallini colorati presenti sulla testina . Nella foto una ADC con cavetti troppo lunghi . Si nota il groviglio …. Una situazione se possibile da evitare !!

2.2 – Connessione testina per lettere abbreviate

Anche stavolta di difficile …. Basta tenere a mente il presente schemino qui sotto che svela il significato delle lettere alle quali si dovrà fare riferimento con i colori dei cavetti .

L -oppure- LS  (Left – Left Signal) = Segnale canale sinistro (Bianco)

LG – (Left Ground)  = Massa segnale canale sinistro

R -oppure- RS  (Right – Right Signal) = Segnale canale destro

RG – (Right Ground)  = Massa segnale destro

Malizie e curiosità

A volte  è possibile osservare la presenza di una piazzola la quale scherma alcune parti interne della testina , di norma più sensibili. Impiegando Jumper di buona qualità e lunghezza corretta non avrete mai problemi di sorta legati ai rumori captati . Se capita un forte ronzio di alternata quando riproducete un disco , dubitate del collegamento a massa nello shell rispetto al braccio (Cosa abbastanza usuale nei Thorens) o di entrambi non correttamente collegati alla massa dell’amplificatore : Se toccando con le dita il braccio o il portatestina , “modulate” il ronzio di alternata siete davanti a questa casistica .

3 – Casi particolari di Shell fuori standard “SME”

L’argomento è per dare una dritta a chi si trova per le mani un giradischi con shell proprietario . Generalmente tipico dei britannici Garrard e BSR , e anche in qualche caso di  Philips . Nella foto sopra, a seconda del modello  , le connessioni cambiavano! Per venirne a capo , il mio consiglio è quello di “battere” con un tester i fili tra RCA e Shell … Individuando le giuste connessioni per sequenza logica . Fate sempre uno schemino per i riferimenti futuri!

Tratteremo i vari tipi di shell presenti sul mercato ma anche quelli auto costruiti o costruiti su disegno.

Generalmente il peso di questi componenti varia in un ordine di qualche decina di grammi.

E nata cosi la necessita di creare degli shell personalizzati in materiale leggero quale il legno o l'alluminio e dotarli non del semplice attacco a baionetta ma di uno sgancio rapido a molla. Quest'ultimo veramente molto pratico.

Nelle foto seguenti vi illustreremo quindi si suddetti accessori.

Shell lavorato dal pieno e alleggerito. Possibilità di renderlo fritto o angolato peso con testina da 20 a 24 grammi totali

Shell regolabile in inclinazione realizzato in lega leggera (alluminio 7075)

Abbiamo quindi deciso di realizzare anche particolari shell su disegno in legno molto leggeri dal peso che varia dai 2 ai 3,5 grammi. Essi sono realizzati totalmente a mano con macchine tradizionali e non in cnc. Lavorati e rifiniti a mano e poi bilanciati.

E POSSIBILE ACQUISTARLI SU ORDINAZIONE A RICHIESTA O SU DISEGNO

PER QUALSIASI RICHIESTA CONTATTATECI SCRIVENDO NEL MODULO SOTTOSTANTE E SARETE RICONTATTATI
